مبدل صفحه ای الفا لاوال

مبدل حرارتی صفحه ای آلفالاول در دو مدل گسکتی (واشردار) و جوشی تولید می شوند.

انواع مبدل حرارتی صفحه ای آلفالاوال

مبدل حرارتی صفحه ای آلفالاول در دو مدل گسکتی (واشردار) و جوشی تولید می شوند.

مبدل حرارتی صفحه ای آلفالاوال



مبدل حرارتی صفحه ای آلفالاوال جوشی

مبدل حرارتی صفحه ای آلفالاوال مدل جوشی ساخته شده از صفحات نازک استنلس استیل 316 که دارای شیارهای موزون جهت هدایت و انتقال سیال ما بین صفحات و انتقال حرارت ساخته شده اند. مبدل حرارتی صفحه ای آلفالاوال جوشی در 5 مدل با طراحی و کارایی متفاوت تولید می شوند.
مبدل حرارتی صفحه ای آلفالاوال جوشی با جوشکاری مس و صفحات استنلس استیل مدل CB



مبدل حرارتی صفحه ای آلفالاوال



مبدل حرارتی صفحه ای آلفالاوال مدل CB

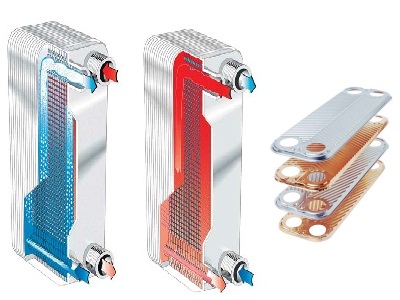

مبدل حرارتی صفحه ای آلفالاوال مدل CB جوشی از صفحات بسیار نازک استیل 50 میلیمتر که توسط جوش مس در کوره بدون هوا (خلاء) جوشکاری می شوند که قابلیت تحمل فشار و دماهای بالا را دارا می باشند. مبدل حرارتی صفحه ای آلفالاوال جوشی بنا به کاربرد و نیاز پروژه می تواند بصورت تک گذر، دو گذر و یا چند گذر باشد. از مبدل حرارتی صفحه ای آلفالاول جوشی مدل CB  در کاربردهای گرمایشی (حرارت مرکزی، تولد آبگرم مصرفی، استخر، ذوب برف و … ) سرمایشی و برخی موارد بعنوان اویل کولر استفاده می شود. مبدل حرارتی صفحه ای آلفالاوال مدل CB از ظرفیت 800 لیتر بر ساعت تا ظرفیت 18500 لیتر بر ساعت از ظرفیت حرارتی 40,000 تا 800,000 کیلوکالری بر ساعت تولید می شود.



مبدل حرارتی صفحه ای آلفالاوال





مبدل حرارتی صفحه ای آلفالاوال مدل آلفاچیل

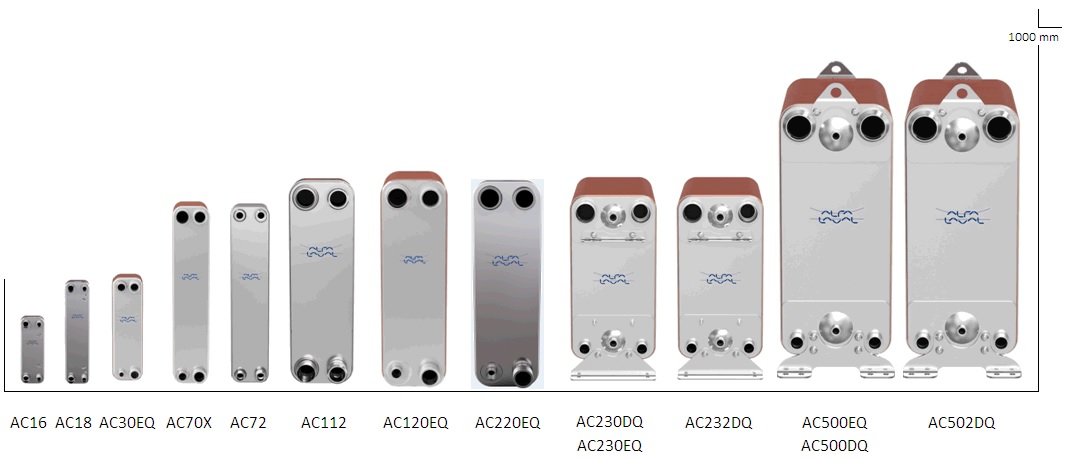

مبدل حرارتی صفحه ای آلفالاوال مدل آلفاچیل (Ac series) مختص کارکرد در سیستم های برودتی است که بصورت مستقیم گاز مبرد در مبدل حرارتی صفحه ای جریان دارد. از این مبدل جهت انتقال حرارت بین مبرد (سیال اولیه) و سیال خنک شونده (آب،آب نمک،اتیلن گلیکول) به عنوان سیال ثانویه استفاده می شوند.

کاربری مبدل حرارتی صفحه ای آلفالاوال مدل آلفاچیل:

  1. اواپراتور جهت انبساط ، ماده مبرد و خنک کردن آب
  2. کندانسور جهت تبدیل ماده مبرد به مایع و انتقال حرارت بین آب و ماده مبرد
  3. دی سوپر هیتر
  4. اکونومایزر جهت خنک کردن مایع مبرد و سوپر هیت کردن مبرد بخار
  5. ساب کولر برای خنک کردن مبرد مایع
  6. اتصالات ورودی و خروجی مبدل حرارتی صفحه ای آلفالاوال مدل آلفاچیل از یک سمت آن است تا لوله کشی در سیستم های تبریدی سریع تر و راحت تر انجام گیرد لذا در نصب و راه اندازی به محل های ورودی و خروجی دقت شود. برای مثال جهت کاربری مبدل حرارتی صفحه ای آلفالاوال مدل آلفاچیل بعنوان کندانسور یک دستگاه چیلر تراکمی مبرد در ورود به مبدل صفحه ای باید به اتصالات بالا و سمت چپ متصل شود. و اگر به عنوان اواپراتور استفاده می شوند اتصال مبرد باید به سمت چپ و پایین دستگاه متصل شود.
  7. تمامی مبدل های صفحه ای آلفالاول مدل آلفاچیل آزمایش نشت توسط هلیوم و یک طیف سنج هلیومی را پشت سر می گذرانند.

مبدل حرارتی صفحه ای آلفالاوال



مبدل حرارتی صفحه ای آلفالاوال کومبی درایر

عملکرد مبدل حرارتی صفحه ای آلفالاوال کومبی درایر (Combi Dryer)  بگونه ای است که هوای فشرده و گرم وارد مبدل شده و پس از انتقال حرارت با مبرد سیستم سرمایش دمایش کاهش یافته و پس از عبور از نقطه شبنم و رطوبت آن جدا می گردد و از مبدل خارج می شود در قسمت خروجی یک دستگاه جدا ساز آب وجود دارد که آب تقطیر شده را از هوا جدا کرده و از سیستم خارج می کند.

در مبدل حرارتی صفحه ای آلفالاوال کومبی درایر (Combi Dryer) علاوه بر مسیر عبور سیال مبرد و سیال هوای خنک شونده مسیر دیگری نیز به عنوان ریکاوری هوای سرد در نظر گرفته شده که مجددا به مبدل برمی گردد و پس از تبادل حرارت با هوای گرم ورودی گرم می شود این کار سبب کاهش درجه حرارت هوای ورودی شده در نتیجه کارایی دستگاه بالاتر می رود. افت فشار هوا از ورود تا خروج به سمت مصرف حدود 20 تا 30 کیلو پاسکال است.(3 تا 4 psi).

از ویژگی های مبدل حرارتی صفحه ای آلفالاوال مدل کامبی درایر می توان به نکات زیر اشاره کرد.

  1. کاهش مصرف انرژی به دلیل کاهش افت فشار.
  2. ترکیب دو مبدل حرارتی به منظور ایجاد دو سیکل هوا به هوا (ریکاوری) و هوا به مبرد.
  3. اتصال یکپارچه به قسمت ریکاوری بدون نیاز به لوله کشی خارجی اضافی.
  4. متراکم بودن صفحات مبدل حرارتی کامبی درایر که سبب کاهش ابعاد آن شده است.
  5. محل مناسب نقاط اتصال که اتصالات مربوط به مبرد در یک سمت و اتصالات مربوط به تخلیه هوا و آب در سمت دیگر.



مبدل حرارتی صفحه ای آلفالاوال



مبدل حرارتی صفحه ای آلفالاوال مدل اویل کولر

مبدل حرارتی صفحه ای آلفالاوال مدل اویل کولر Dedicated Oil Cooler DOC جهت انتقال حرارت روغن با ویسکوزیته های مختلف با عملکرد بهینه و ضریب انتقال حرارت بالا تولید می شوند.

مبدل حرارتی آلفالاول اویل کولر DOC  بدلیل تراکم بالا جز کوچکترین و پر بازده ترین نوع مبدل حرارتی محسوب می شود.که این امکان را می هد که نصب واحد خنک کاری روغن کنار سایر تجهیزات انجام گیرد. جهت براورد ظرفیت و مدل مبدل حرارتی صفحه ای آلفالاول اویل کولر باید موارد زیر مشخص باشند.

  1. میزان جریان و دبی طرف سرد و طرف گرم
  2. دمای کاری دو طرف مبدل حرارتی
  3. خواص فیزیکی روغن از جمله ویسکوزیته، هدایت حرارتی و ….
  4. فشار کاری مورد نیاز پروژه
  5. حداکثر افت فشار مجاز واحد

مبدل حرارتی صفحه ای آلفالاول مدل اویل کولر DOC از جنس صفحات اتصالات و پوشش صفحات استنلس استیل 316 و جوشکاری آن از مس ساخته می شود.



مبدل حرارتی صفحه ای آلفالاوال گسکتی

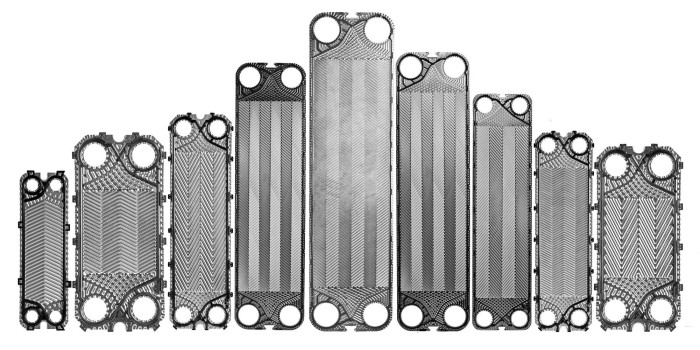

مبدل حرارتی صفحه ای آلفالاوال گسکتی (مبدل های صفحه ای واشردار) از صفحات موجدار استنلس استیل با واشرهای پلاستیکی تولید شده اند که توسط فریم مخصوص به هم فشرده شده اند تا یک دستگاه مبدل حرارتی را به وجود می آورند. مبدل حرارتی صفحه ای آلفالاوال گسکتی دارای کانال های موازی برای گذر چند مسیر سیال است. این کانال ها سطح انتقال حرارت بالایی را روی صفحات استنلس استیل بوجود می آورند تا دو سیال کنار یکدیگر بدون تماس مستقیم قرار گیرند تا انتقال حرارت انجام گیرد. طراحی کانال ها به گونه ایست که حداکثر تلاطم را در مسیر جریان به وجود آورد. مبدل های صفحه ای واشردار قابلیت باز شدن و گسستگی در هنگام تعمیرات و یا کاهش و افزایش ظرفیت مبدل حرارتی را دارا می باشند. مبدل حرارتی صفحه ای آلفالاوال واشردار به گونه ای طراحی شده که هر صفحه دارای واشر الاستیکی است که توسط آن به صفحه گیر متصل می شود و نسبت به محیط خارج و صفحات دیگر آب بند می کند. به گونه ای که هر سیکل سیال بصورت یک در میان از صفحات گذر می کند.

مبدل حرارتی صفحه ای آلفالاوال



مبدل حرارتی صفحه ای آلفالاوال مدل گسکتی CLIP-LINE

با طراحی صفحات طراحی CLIP-LINE، راندمان بالا و افزایش سطح تماس و کوچک تر بودن سایز ورودی و خروجی را فراهم آورده است. کاربر این مبدل در صنایع پاستوریزاسیون – گرمایش – سرمایش – لبنیات – ماءالشعیر – آبمیوه – کنسانتره و … با سطح بهداشتی بالاتر می باشد. طراحی موجود در پلیت ها کانال هایی را در بین آنها ایجاد می کند که سیال به صورت یک در میان از میان صفحات عبور می کنند. طراحی منحصر به فرد مقاومت مبدل حرارتی را در برابر افزایش آشفتگی بالا برده و منجر به افزایش ضریب انتقال حرارت می شود. صفحات از الگوی … برای حداکثر مقاومت در برابر فشار کاری پیروی می کنند. طراحی و نصب واشرهای کلیپسی در مبدل حرارتی صفحه ای آلفالاوال به گونه ای است که نیاز به چسب برای نصب روی صفحات ندارد و به راحتی قابل خارج کردن و تعویض بدون نیاز به خارج کردن صفحات و ابزار خاصی است.



مبدل حرارتی صفحه ای آلفالاوال



مبدل صفحه ای آلفالاوال واشردار مدل TS

جهت فرآیندهایی که میان واسطه آنها بخار است کاربرد دارند. صفحات مبدل حرارتی صفحه ای آلفالاوال واشردار از جنس استنلس استیل مقاوم در برابر بخار و همچنین فریم پلیت این نوع مبدل های حرارتی به دلیل ارتباط با بخار از نوع استیل مقاوم انتخاب شده است. در انتخاب مبدل حرارتی صفحه ای آلفالاوال واشردار مشخصات فیزیکی سیال ها – دبی سیال ها – دماهای ورودی و خروجی – حداکثر فشار – افت فشار بخار نهایتا ظرفیت حرارت مورد نیاز باید مشخص باشد. تعداد صفحات و اندازه اتصالات ورودی و خروجی و محل قرارگیری آنها در مبدل حرارتی صفحه ای به موارد فوق وابسته است.
